電動三片式球閥 Q911F

Q911F電動三片式球閥又稱三片式絲扣球閥，是由三段閥體，中間配用螺栓鎖定而成。閥球轉動90度，就能完全開啟或關閉閥門。用于截斷或接通管路中的介質，閥座采用彈性密封結構，啟閉輕松密封可靠。閥體采用內外拋光處理，用于食品、醫藥等衛生級別工況。控制方式有開關型和調節型兩種。全通徑的衛生級球閥基本沒有流阻；結構簡單、體積小、重量輕。緊密可靠，其有兩個密封面，而且目前球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。

產品特點：1、螺紋連接拆裝方便、適用需要經常清潔的工況下。2、安裝簡便，能以任意方向安裝于管道中的任意部位。3、閥體內通道平整光滑，可以輸送粘性流體、漿液以及固體顆粒。4、可配置氣動、電動等多種驅動機構，實現遠距離控制和自動化操作。

5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損小，故球閥的使用壽命長。

Q911F電動三片式球閥概述

電動三片式球閥(電動內螺紋球閥)由左右閥殼和中間閥體三部分組裝而成，由四根較長的螺栓橫穿三段閥殼，從兩端緊緊夾住中間閥體。電動三片式球閥的最大優點就是特別容易拆卸，當閥門出現故障或需要維修時，不用拆卸管路的螺紋，可直接將四根螺栓拿下，便能將閥體的中間部分取出。既減少了發生故障的機率，又提高了作業效率，特別適用于機械體積小空間狹窄的工況當中。

Q911F電動三片式球閥原理

三片式電動球閥的密封性能可靠，且承受的壓力較高，它的動作原理是通過電動執行裝置的電源電壓，帶動閥芯做90度的旋轉從而達到對介質的開啟與截斷，可設計為對介質進行二位開關控制，也能實現對管道中介質流量、壓力、溫度等參數進行比例調節。

Q911F電動三片式球閥標準規范

測試檢驗：API598，EN12266 螺紋接端：ASME B1.20，BS21 DIN2999/259，BSP ISO7/1， ISO228/1 JIS B 0203 對焊接端：ASME B16025 套焊接端：ASME B16.11 閥蘭接端：ASME B16.5 DIN2542～2545 JIS B2238

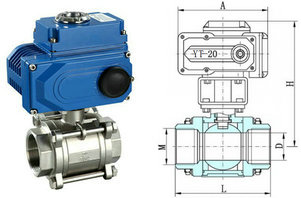

電動三片式球閥結構圖
